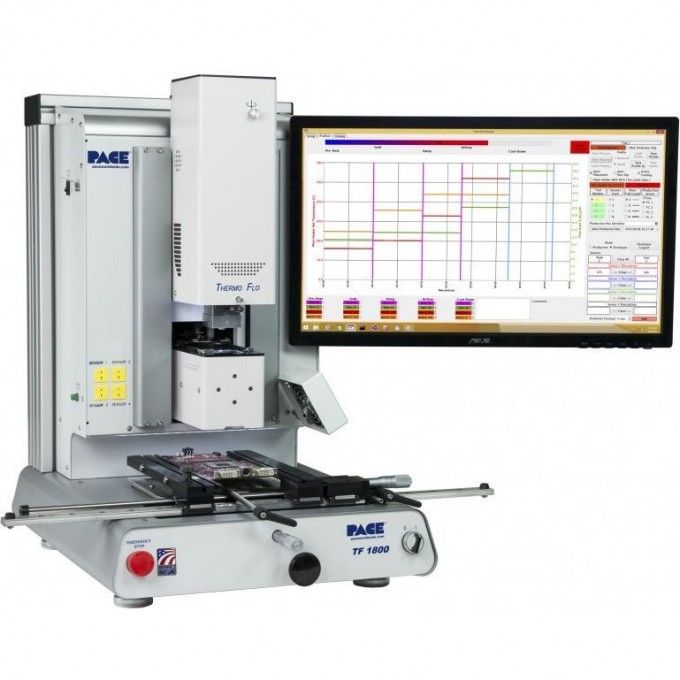

Конвекционно-инфракрасная паяльная станция PACE BGA TF1800 1600 Вт 8007-0575
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Конвекционно-инфракрасная паяльная станция PACE BGA TF1800 мощностью 1600 Вт предназначена для полуавтоматической работы с компонентами поверхностного монтажа. Станция обеспечивает установку и демонтаж SMD-компонентов, включая BGA, CSP, FC, PBGA, CBGA, MLF, LCC, на современных печатных платах.
Система оснащена цифровым управлением и программным обеспечением с редактируемыми термопрофилями. Все операции, такие как захват компонента, позиционирование, установка и оплавление, выполняются на одной оси, что минимизирует риск неточной установки. Программа запоминает высоты установки компонентов.
Оптическая система с разрешением 1080p обеспечивает четкое изображение для точного позиционирования. Система дополнена механизмом совмещения по 4 углам, что актуально для крупных компонентов с малым шагом выводов. Оплавление осуществляется верхним конвекционным индукционным нагревателем и нижним инфракрасным нагревателем на кварцевых элементах, что обеспечивает стабильный нагрев. Станция автономна и не требует внешних компрессоров или вакуумных соединений.
Станция поддерживает контроль температуры с помощью 4 термопар K-типа, имеет вакуумный захват компонентов до 65 × 65 мм и обеспечивает позиционирование с точностью до 28 мкм благодаря видеокамере высокого разрешения со светодиодной подсветкой. Диапазон температур верхнего нагревателя составляет 100°–400°C, нижнего — 100°–221°C.
• Полуавтоматическая система для работы с компонентами поверхностного монтажа (SMD, BGA, CSP, FC, PBGA, CBGA, MLF, LCC);
• Цифровое управление с программным обеспечением и редактируемыми термопрофилями;
• Все операции (захват, позиционирование, установка, оплавление) на одной оси для точности;
• Оптическая система с разрешением 1080p и механизмом совмещения по 4 углам;
• Система оплавления с верхним конвекционным индукционным и нижним инфракрасным нагревателями;
• Автономная работа без внешних компрессоров или вакуумных соединений;
• Контроль температуры с 4 термопарами K-типа;
• Вакуумный захват компонентов до 65 × 65 мм;
• Позиционирование с точностью до 28 мкм;
• Диапазон температур: верхний 100°–400°C, нижний 100°–221°C;
• Поддержка пайки по термопрофилю с коррекцией в процессе выполнения;
• Обратная связь по датчику температуры на плате;
• USB-интерфейс;
• Встроенный дымоуловитель;
• Разъем RJ12.
